項目

性能、參數

測量主機

準確度

1.0 % （國產超聲波流量計真正達到此精度者）

重復性

0.2%

流速范圍

0m/s~ ±32m/s

測量原理

超聲波傳播時差原理，雙CPU并行工作，4字節浮點運算

測量周期

500mS (每秒2次)。

顯示

2×10背光型漢字液晶顯示器。

操作

固定式：4×4輕觸鍵盤。

輸入

5路4mA~20mA輸入，準確度0.1% ，可輸入壓力、液位、溫度等信號。

輸出

電流信號：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，準確度0.1%。
頻率信號：1~9999Hz之間任選（OCT輸出）。
脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出。
報警信號：繼電器及OCT輸出，可選近20種源信號。
數據接口：RS232串行接口，可選配RS485或CAN總線方式。

其他功能

記憶日、月、年累積流量，上、斷電時間、流量和流量管理功能。
可選自動或手動補加累積量功能，記憶每天的工作狀態。
可編程定量（批量）控制器。
故障自診斷功能。
網絡工作方式等。

傳 感 器

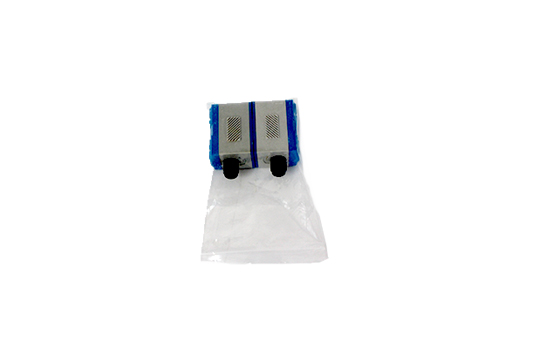

外縛式：標準S型，適用于管徑DN15～DN100mm
標準M型，適用于管徑DN50～DN700mm（若管道條件好也可測較大口徑）
標準L型，適用于管徑DN300～DN6000mm

插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。

標準π型管段式：適用于管徑DN10-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%

電纜長度SEYV75-2屏蔽型，單根可加長至500米（超過此長度請同廠家聯系）。

管道

管  材

鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等質地密致管道，允許有襯里。

襯 材

環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯

內 徑

15mm～6000mm

直管段長度

上游≥10D，下游≥5D，距泵出口處≥30D。

流體

種 類

水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。

濁  度

≤10000 ppm, 且氣泡含量小。

溫 度

-10℃～150℃

流 向

可對正反向流量分別計量，并可計量凈流量。

工作環境

溫 度

主機：-10℃～70℃（大于此溫度范圍要求請與廠家聯系）探頭：-30℃～+150℃

濕 度

主機：85%RH，探頭：可浸水工作，水深≤3米。

電 源

固定式、盤裝式：AC220V或選用DC8～36V，AC7～30V供電方式。用戶可更據現場電源情況選用我公司生產的UPS-72型備用充電電源，在外接電源(AC220V)掉電時,可提供給固定式超聲波流量計約72小時的工作電能,當外接電源恢復后,自動充電。

功 耗

小于2w

工作時間

連續

體 積

固定式標準型251×192×80mm，盤裝式80×160×250mm

重 量

3kg（固定式標準型主機），1.5kg(盤裝式主機)
