旋轉蒸發儀又叫旋轉蒸發器，是實驗室常用設備，由馬達、蒸餾瓶、加熱鍋、冷凝管等部分組成的，主要用于減壓條件下連續蒸餾易揮發性溶劑，應用于化學、化工、生物醫藥等領域。
旋轉蒸發儀基本原理
基本原理為減壓蒸餾，即在減壓情況下，將旋轉蒸發瓶（燒瓶）置于水浴中，一邊旋轉一邊加熱，這樣可以增大蒸發面積，利于瓶內溶液擴散蒸發。

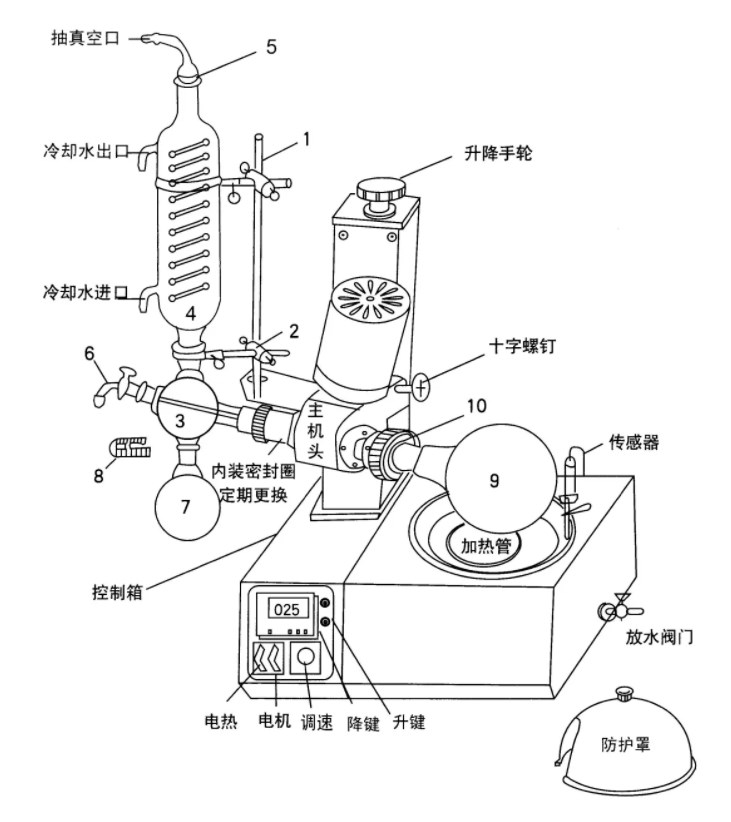

旋轉蒸發儀結構組成
旋轉蒸發儀的使用注意事項
旋轉蒸發儀如果使用不當很容易造成設備的損壞，所以在使用過程中要注意一些事項，具體如下：1、玻璃零件接裝應輕拿輕放，裝前應洗干凈，擦干或烘干。2、各磨口，密封面密封圈及接頭安裝前都需要涂一層真空脂。3、加熱槽通電前必須加水，不允許無水干燒。4、如真空抽不上來需檢查：（1）各接頭，接口是否密封（2）密封圈，密封面是否有效（3）主軸與密封圈之間真空脂是否涂好（4）真空泵及其皮管是否漏氣（5）玻璃件是否有裂縫，碎裂，損壞的現象5、關于真空度 真空度是旋轉蒸發器最重要的工藝參數，而用戶經常會碰到真空度上不去的問題。通常與使用的溶劑性質有關，檢測中常用到水、乙醇、乙酸、石油醚、氯仿等溶劑，而一般真空泵不能耐強有機溶劑，可選用耐強腐蝕特種真空泵，推薦使用水循環真空泵。 檢驗儀器是否漏氣的方法： 夾斷外接真空皮管，觀察儀器上真空表，能否保持五分鐘不漏氣。如有漏氣，則應檢查各密封接頭和旋轉軸上密封圈是否有效。反之，儀器正常就要檢查真空泵和真空管道。6、關于電機溫升 若某型號電動機采用三相，220V專用電機，E級絕緣，繞組采用聚脂高強度漆包線，在海拔不超過1000米，環境溫度不超過40℃時連續使用電機表面溫升(電機表面溫度與環境溫度之差)不超過45℃屬正常，若溫升超過45℃要檢查有關傳動潤滑系統。
旋轉蒸發儀維護保養
1、玻璃件：有嚴重污垢時，可用稀鹽酸清洗。2、四氟接口：一般情況不用拆洗，如有嚴重污垢可拆洗。水浴鍋內清水應該調換、清洗。3、密封件：經常檢查密封件的磨損（腐蝕）程度，及時更換磨損了的密封件，以確保儀器的真空度。
選購旋轉蒸發儀的技巧
選購旋轉蒸發儀之前，要明確一些問題，例如一次蒸餾量是多少，每天需要蒸餾的樣品個數約多少，蒸餾的溶劑預計會有哪些，溶劑的沸點大約是怎樣的范圍，這些溶劑是否是易燃易爆或是有毒有害的溶劑。再確定實驗要求和蒸餾的溶劑類型后，就可以開始選購旋轉蒸發儀了。1、明確旋轉蒸發儀的規格 旋轉蒸發儀的規格通常以蒸發瓶容積區分的，所需蒸發瓶的大小，取決于被蒸發物料的數量，一般而言，2L、3L、5L旋轉蒸發器適合于實驗室小量試驗；5L、10L、20L適合于中試；20L、50L適合于中試及生產。當然特殊情況下，還可以借助連續進料管，擴大蒸發瓶的容積，從而一定程度上擴大一次連續蒸餾量。2、明確旋轉蒸發儀的所需完成的蒸餾任務2.1、蒸餾效率 旋轉蒸發儀的蒸餾效率決定了每天能蒸餾的樣品個數，在相同溶劑的情況下，蒸餾效率越高，蒸餾的樣品個數也越多。如果樣品量大，選購旋轉蒸發儀時就需要在蒸餾效率上多花心思進行考量。2.2、安全風險評估 蒸餾的安全風險主要來源于蒸餾的溶劑和加熱介質。1）如果加熱介質是硅油的話，燃點至少高出加熱鍋?zhàn)罡邷囟?5°C。2）蒸餾溶劑如帶易燃、易爆性質的話，防爆玻璃組件可作為首選，蒸餾結束，儀 器若能自動放氣最好，以免人工放氣太快，引發爆炸。3）優化實驗室環境，可以選配二次冷凝裝置最大化回收蒸餾溶劑。
