產品名稱：JC-LB10/20/30型 10/20/30噸錨桿拉拔儀
產品價格： 我要詢價
訂 貨 號：GC-0021
型 號：JC-LB10/20/30
庫存狀況：按合同發貨
配送方式：快遞、EMS、物流
13061293575
一、產品介紹
JC-LB10-20-30T系列錨桿拉拔儀、又稱（錨桿拉力計）、適用于檢測各種錨桿、錨索、鋼筋、植筋、膨脹螺栓、化學錨栓、鐵路道釘、及各種錨固件抗拔力的儀器設備，也可做玻璃幕墻的現場抗拔力檢測（試驗），是各（質檢單位、加固單位、監理單位、大學、煤礦、、等）必備的檢測儀器。JC-LB10T/20T/30T/50T/60T/100T型錨桿拉拔儀是由手動泵、中空液壓缸、數顯壓力表、帶快速接頭的高壓油管（3米）、配選件（錨具、轉換接頭、拉桿）和手提便攜箱組成，10T～30T噸液壓缸為中空自復位式，50T～100T噸液壓缸為手動復位式（可配電動泵），本儀器中的數值顯示部分為一體式多功能顯示儀表采用瑞士進口傳感器靈敏度高、數值準確可直接讀取拉力值（kN）并有自動計算、峰值保持、存儲和查詢功能，帶有背光顯示、中空液壓缸加有防塵系統和進口密封圈，使用壽命長，特別適合試驗室和現場使用，操作簡單，易學易用。
依據標準：·GB50367-2006《混凝土結構加固設計規范》·GB50330-2013《建筑邊坡工程技術規范》
·JGJ120-2012《建筑基坑支護技術規程》·CECS22：2005《巖土錨桿（索）技術規程》
·GB50007-2011《建筑地基基礎設計規范》·CECS22:99《土層錨桿設計與施工規范》
·JGJ145-2013《混凝土結構后錨固技術規程》
二、產品參數
|
產品型號 |
JC-LB-10T |
JC-LB-20T |
JC-LB-30T |
JC-LB-50T |
JC-LB-60T |
JC-LB-100T |
|
|
測量范圍 |
0-100KN |
0-200KN |
0-300KN |
0-500KN |
0-600KN |
0-1000KN |
|
|

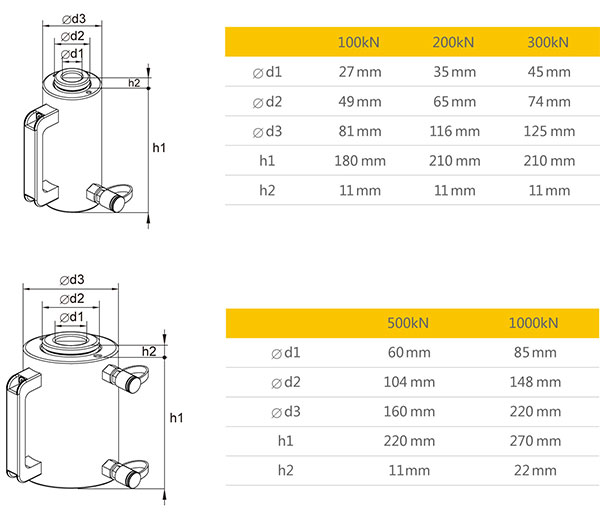

油缸中心孔 |
27mm |
34mm |
45mm |
60mm |
75mm |
86/95mm |
|
|
油缸行程 |
60mm |
80mm |
80mm |
120mm |
120mm |
150mm |
|
|
油缸重量 |
5.5kg |
13kg |
15kg |
25kg |
35kg |
50/75kg |
|
|
油缸復位 |
自動復位 |
手動復位 |
|||||
|
手動泵儲油量 |
0.7L |
4L |
|||||
|
手動泵工作壓力 |
63Mpa |
||||||
|
儀表分辨率 |
0.01KN |
0.1KN |
|||||
|
測試精度 |
1%F.S |
||||||
|
供電方式 |
一節9伏電池 |
||||||
|
顯示屏尺寸 |
55mmX21mm |
||||||
|
數據存儲 |
500條 |
||||||
|
產品型號 |
JC-LB-10T |
JC-LB-20T |
JC-LB-30T |
JC-LB-50T |
JC-LB-60T |
JC-LB-100T |
|
常用錨具 |
Φ6-18 |
Φ6-25 |
Φ6-32 |
Φ20-40 |
Φ20-40 |
Φ25-50 |
|
拉桿 |
M18 |
M24 |
M30 |
M40 |
M40 |
M40 |
|
常用接頭 |
M6-18 |
M6-24 |
M6-27 |
M6-39 |
M6-39 |
M27-39 |
1、數顯表采用瑞士進口傳感器，測量精度1%F.S
2、500條數據記錄、查詢、液晶照明功能;
3、峰值保持、無操作自動關機;
4、數值10段折線修正，提高儀器精度;
5、供電方式3節5號電池、超低功耗設計，連續工作時間可超過200小
6、采用進口密封圈、經久耐用，自動彈簧復位，結構簡單
7、液壓缸表面耐腐蝕靜電噴涂、鍍鎳活塞和滑套
8、中空部分帶防塵套，過載保護、快速防漏油接頭
|
產品型號 |
JC-LB-10T |
JC-LB-20T |
JC-LB-30T |
JC-LB-50T |
JC-LB-60T |
JC-LB-100T |
|
|
測量范圍 |
0-100KN |
0-200KN |
0-300KN |
0-500KN |
0-600KN |
0-1000KN |
|
|
油缸中心孔 |
27mm |
34mm |
45mm |
60mm |
75mm |
86/95mm |
|
|
油缸行程 |
60mm |
80mm |
80mm |
120mm |
120mm |
150mm |
|
|
油缸重量 |
5.5kg |
13kg |
15kg |
25kg |
35kg |
50/75kg |
|
|
油缸復位 |
自動復位 |
手動復位 |
|||||
|
手動泵儲油量 |
0.7L |
4L |
|||||
|
手動泵工作壓力 |
63Mpa |
||||||
|
儀表分辨率 |
0.01KN |
0.1KN |
|||||
|
測試精度 |
1%F.S |
||||||
|
供電方式 |
一節9伏電池 |
||||||
|
顯示屏尺寸 |
55mmX21mm |
||||||
|
數據存儲 |
500條 |
||||||
|
產品型號 |
JC-LB-10T |
JC-LB-20T |
JC-LB-30T |
JC-LB-50T |
JC-LB-60T |
JC-LB-100T |
|
常用錨具 |
Φ6-18 |
Φ6-25 |
Φ6-32 |
Φ20-40 |
Φ20-40 |
Φ25-50 |
|
拉桿 |
M18 |
M24 |
M30 |
M40 |
M40 |
M40 |
|
常用接頭 |
M6-18 |
M6-24 |
M6-27 |
M6-39 |
M6-39 |
M27-39 |
